一、簡述：

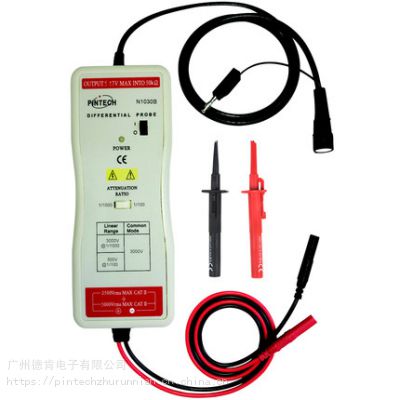

N1030B 差動測試棒提供一個安全的儀器給所有的示波器使用，它可

-12-

PINTECH

以轉換由高輸入的差動電壓(≤3000V PEAK TO PEAK)進入一個低

電壓(≤7V)，並且顯示波形在示波器上，使用頻***達 100MHz，

非常適合大電力測試、研發、維修使用。

差動測試棒輸出標示是設計在操作示波器 1MΩ的輸入阻抗的相對

衰減量，當使用 50Ω 匹配器進衰減量剛好爲 2 倍量。

N1030B 差動測試棒，也建議選購本公司生産的 PL-10 阻抗轉換

器，可以延伸差動測試棒的應用範圍-可以在電錶上觀測更精確

的實際測量電壓值(示波器精確度爲 1%，數位電錶約精准 10 倍)。

二、規格：

（1）頻寬：

DC-100MHz

（2）衰減：×100，×1000

（3）精確度：±1%

（4）輸入電壓範圍(DC+AC PEAK TO PEAK)

≤300Vfor×100，(約 100V RMS)

≤3000Vfor×1000，(約 1000V RMS)

（5）允許輸入電壓：

差動電壓：3000V(DC+AC PEAK TO PEAK)

輸入端及接地端間電壓：

（6）輸入阻抗：

差動：8MΩ /1pF

單端到接地端間的輸入阻抗：4MΩ /2pF

（7）輸出電壓：≤7V

（8）輸出 阻抗：50Ω

（9）上升時間：

3.5ns for ×1000

3.5ns for ×100

（10）雜訊抑制率：

-13-

PINTECH

60Hz:＞80dB;100Hz:＞60dB;1MHz:＞50dB

（11）***外接 6V DC 電源

（12）耗電：耗電量 150mA(0.9 瓦特)

三、操作環境及狀況

一般狀態 使用操作中 儲存

溫度 +20℃…+30℃ 0℃….+50℃ -30℃….+70℃

濕度 ≤70%RH 10%…85%RH 10%…90%RH

(1)尺寸及重量：165×69×26mm;

(2)電子安全規範 IEC 1010-1

雙絕緣

安裝類目Ⅲ

污染程度 2

相關電壓或接地：6500V RMS

CE：EN50081-1 及 50082-1

四、操作程式

將 BP-250 與 N1030B 的輸出端連接，並與示波器連結。

如有需要先調整示波器上的垂直開關。

將示波器上的衰減率及垂直開關調整到一致的位置，如下表。

注意：電源必須打開。

衰減 ×1000 ×100

輸入電壓(DC+AC

PEAK TO PEAK) 3000v 300v

(注意)

實際的垂直偏向是等於衰減乘上示波器上所選擇的垂直偏向，例如是使

用負載 50Ω的兩倍。

-14-

PINTECH

▉ 維護

保養此産品時請使用原廠***的工具，原廠將不負任何責任由其他不被認可的維修人員所做的維修。

 ▉ 清潔

此産品不需要任何特定的清潔，如有需要，請用輕軟乾淨的布沾上微量的清潔液輕輕的在産品外觀擦拭。

 ▉ 保固

除了在人爲上的特意損壞，本産品是受保固並可以維修的，並不包含在安全規範的責任。保固是以不超出發票上的金額，零件的更換及運送的費用。

保固是僅在正常操作下而造成的損壞，並不包含任何刻意的損壞，操作上的錯誤，機械上的操作不當，保養不當，負載或過壓。原廠的保固是賣出後的 12 個月內，如有任意的非原廠的維修或更換零件，原廠保固將自然取消。

 ▉ 維修

有任何的維修，保養或更換零件是在保固以外，請將産品退回原廠維修。
